磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。通常，以表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的 。

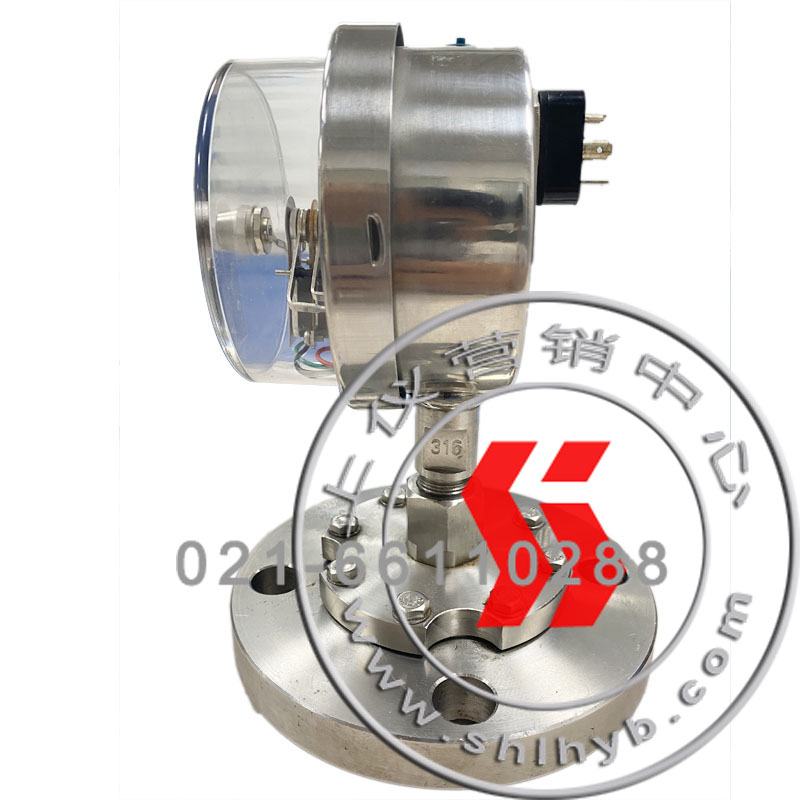

YXC-100B-FZ电接点压力表结构原理
仪表由测量系统、指示装置、磁动电接点装置、外壳、调整装置和接线盒（插头座）等组成。
仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形-位移，借助接杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
YXC-150磁助式电接点压力表型号标示
| Y | X | C | 规格 | 内容 |
仪 表 类 别 ： 压 力 仪 表 | 控 制 方 式
： 缓 行 接 点 位 式 开 关 | 接 点 装 置 接 点 形 式 : 磁 助 作 用 式 | A | | 适用于氨及其混合物 |
| G | | 带有隔离装置 |
| | - | | |
| | 仪 表 公 称 直 径 及 型 式 | | 100、150分别表示直径为100、150mm的径向式 |
| | 102表示直径为100mm的径向后边式 |
| | 103、153分别表示直径为100、150mm的轴向嵌装式 |
| B | | |
| | - | | |
| | 其它功能 | F-耐蚀；Z-抗振；FZ-耐蚀抗振 |
| |
| Y | X | C | □ | - | □ | B | - | □ | |
YXC-100B-FZ电接点压力表使用环境条件
| 类型 | 工作温度范围 | 相对湿度 | 抗工作振动性能 |
| 介质 | 周围环境 |
| 普通型、专用型 | -40～70℃ | 不大于85% | V.H.3级 |
| 耐蚀型 | -25～55℃ | 不大于90% | V.H.3级 |
| 抗振型、耐蚀抗振型 | V.H.4级 |
| 隔离式普通型 | 150℃以下 | -40～70℃ | V.H.3级 |
| 隔离式耐蚀型 | -40～70℃ |
| 隔离式其它型 | 150℃以下 | -25～55℃ | V.H.4级 |
